LT55 serie

LT55 serie

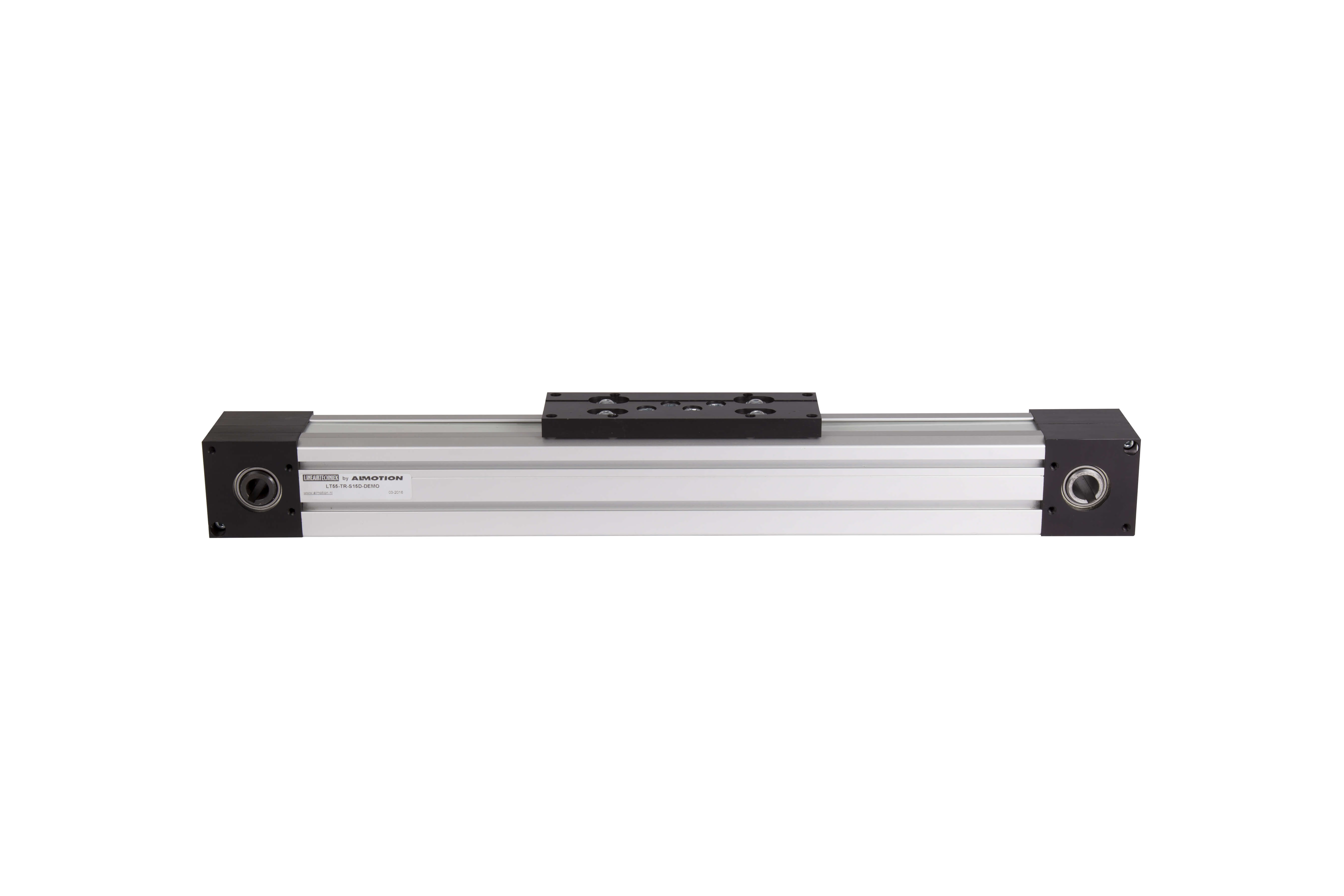

De LT55 is een compacte "gesloten" lineaire eenheid van Almotion Lineairtechniek. Zie hieronder de specificaties:

  • Breedte van het profiel is 55 mm

  • Interne kogelomloop railgeleiding maat-15-

  • Dubbele kogelomloopwagen voor zwaardere belastingen

  • THL*: 20kg

  • Magnetische schakelaars in de T-gleuf voor de positiedetectie**

  • Tandriem type 25 AT5

  • Maatwerk mogelijk


Technische gegevens van de Lineaire eenheid LT5 van Lineairtechniek



    LT55
Maximale slag  mm 5.750
Maximale snelheid  mm/s  3.000*
Maximale acceleratie m/s2 30
Herhalingsnauwkeurigheid mm ± 0,1
Afstand per omwenteling mm 150

Gewichten lineaire eenheid
0 mm slag   Kg 3,69
+ per 100mm slag  Kg 0,40


‚ÄčBelastingscapaciteit
Mx  Nm 106
My  Nm 106
Mz Nm 40
Fx N 1.200
Fy N 3.400
Fz N 3.600

*Afhankelijk van model lineairegeleiding
