LT60S serie

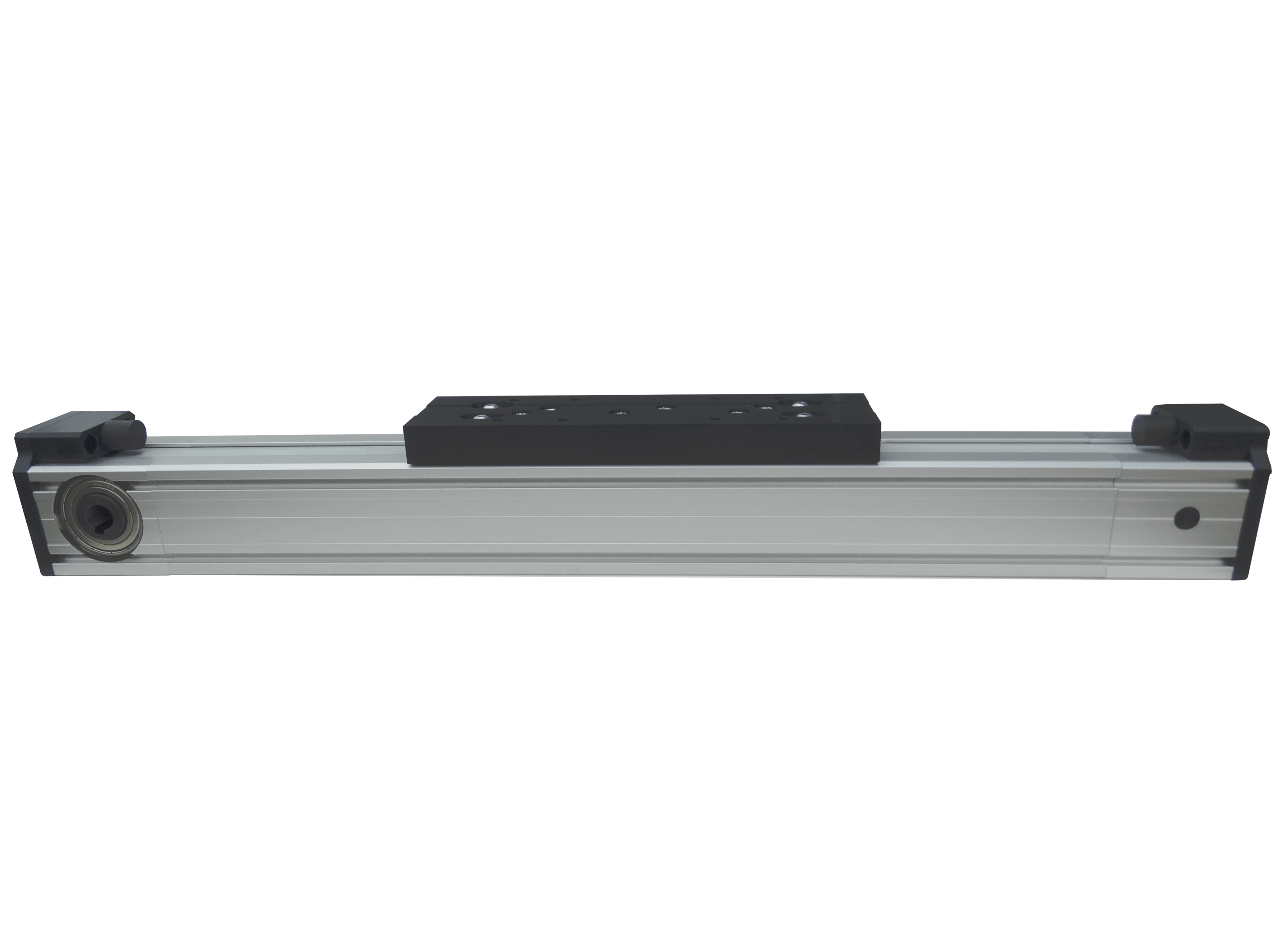

De LT60S is een compacte lineaire eenheid van Almotion Lineairtechniek. Dit is een lineaire eenheid met een intern geleidingssysteem. Hieronder ziet u de specificaties.
- Breedte van het profiel is 60 mm
- Interne kogelomloop railgeleiding maat-15-
- Dubbele kogelomloopwagen voor zwaardere belastingen
THL*: 20 kg - Innovatief smeersysteem
- Tandriem type 25 AT5
- Gepatenteerde eindkappen
- Maatwerk mogelijk
Technische gegevens van de Lineaire eenheid LT60S van Lineairtechniek
| Maximale slag | mm | 5.750 | ||
| Maximale snelheid | mm/s | 3.000 | ||
| Maximale acceleratie | m/s2 | 30 | ||
| Herhalingsnauwkeurigheid | mm | ± 0,1 | ||
| Afstand per omwenteling | mm | 150 | ||
| Gewichten lineaire eenheid | ||||
| 0 mm slag | Kg | 3,69 | ||
| + per 100mm slag | Kg | 0,40 | ||
| Belastingscapaciteit | ||||
| Mx | Nm | 128 | ||
| My | Nm | 128 | ||
| Mz | Nm | 40 | ||
| Fx | N | 1.200 | ||
| Fy | N | 3.400 | ||
| Fz | N | 3.600 | |
