LT80S serie

LT80S serie

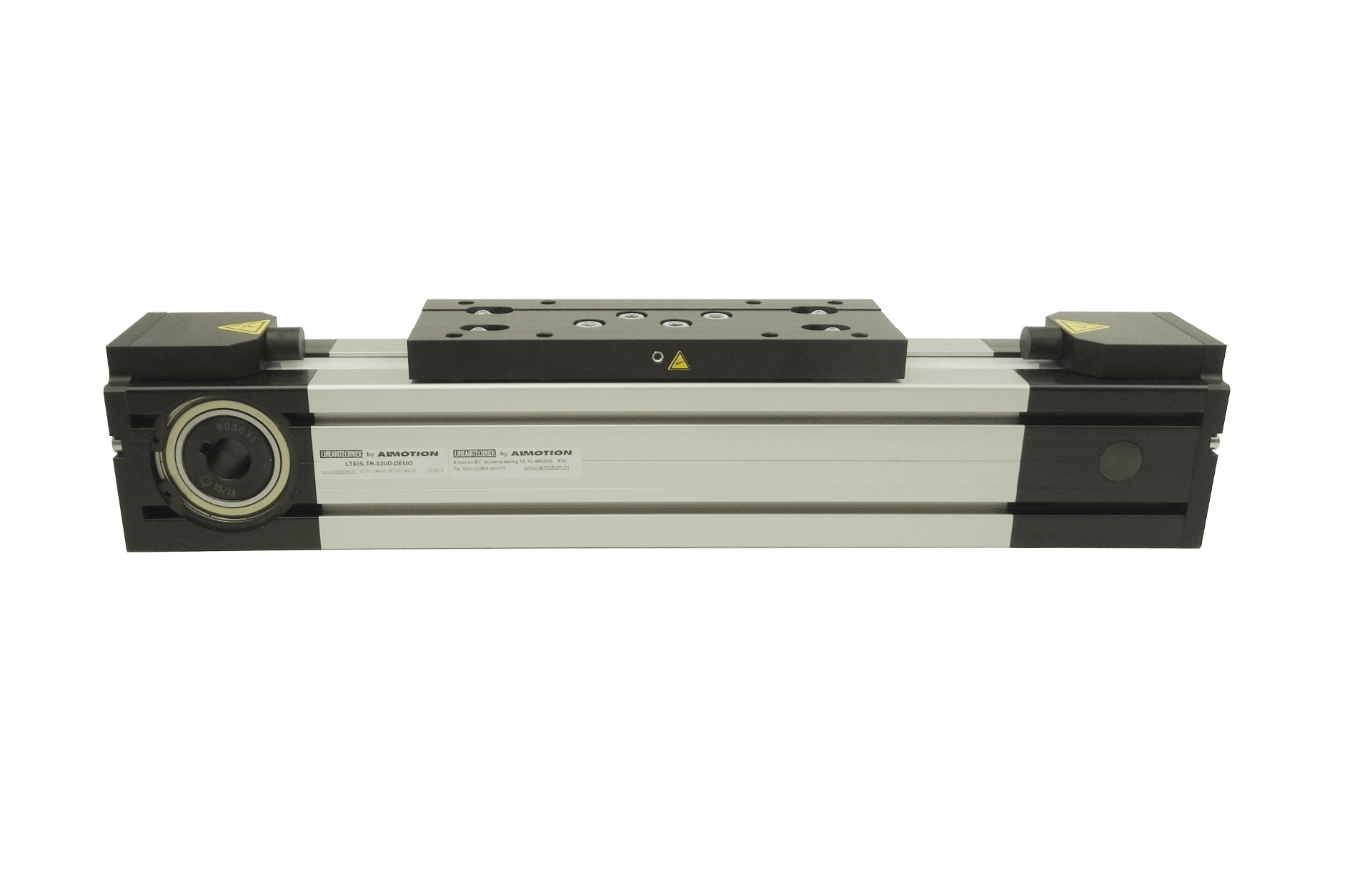

De LT80S is een compacte lineaire eenheid van Almotion Lineairtechniek. Deze lineaire eenheid is voorziern van een interne wiel- of railgeleiding.

  • Breedte van het profiel is 80 mm
  • Interne kogelomloop railgeleiding maat -20-
  • Slede lengte 220 mm of 280 mm
  • Tandriem type 32 at10
  • Intern smeersysteem


Technische gegevens van de Lineaire eenheid LT80 van Lineairtechniek



    LT80S-TR-S20D
Maximale slag  mm 5.750
Maximale snelheid  mm/s  5.000
Maximale acceleratie m/s2 50
No load torque Nm 0,8
Herhalingsnauwkeurigheid mm ±0,1
Afstand per omwenteling mm 200

Gewichten lineaire eenheid
0 mm slag   Kg 7,00
+ per 100mm slag  Kg 0,72
+ slede Kg 2,45

‚ÄčBelastingscapaciteit
Mx  Nm 720
My  Nm 960
Mz Nm 220
Fx   N 4.400
Fy N 7.400
Fz N 7.400
