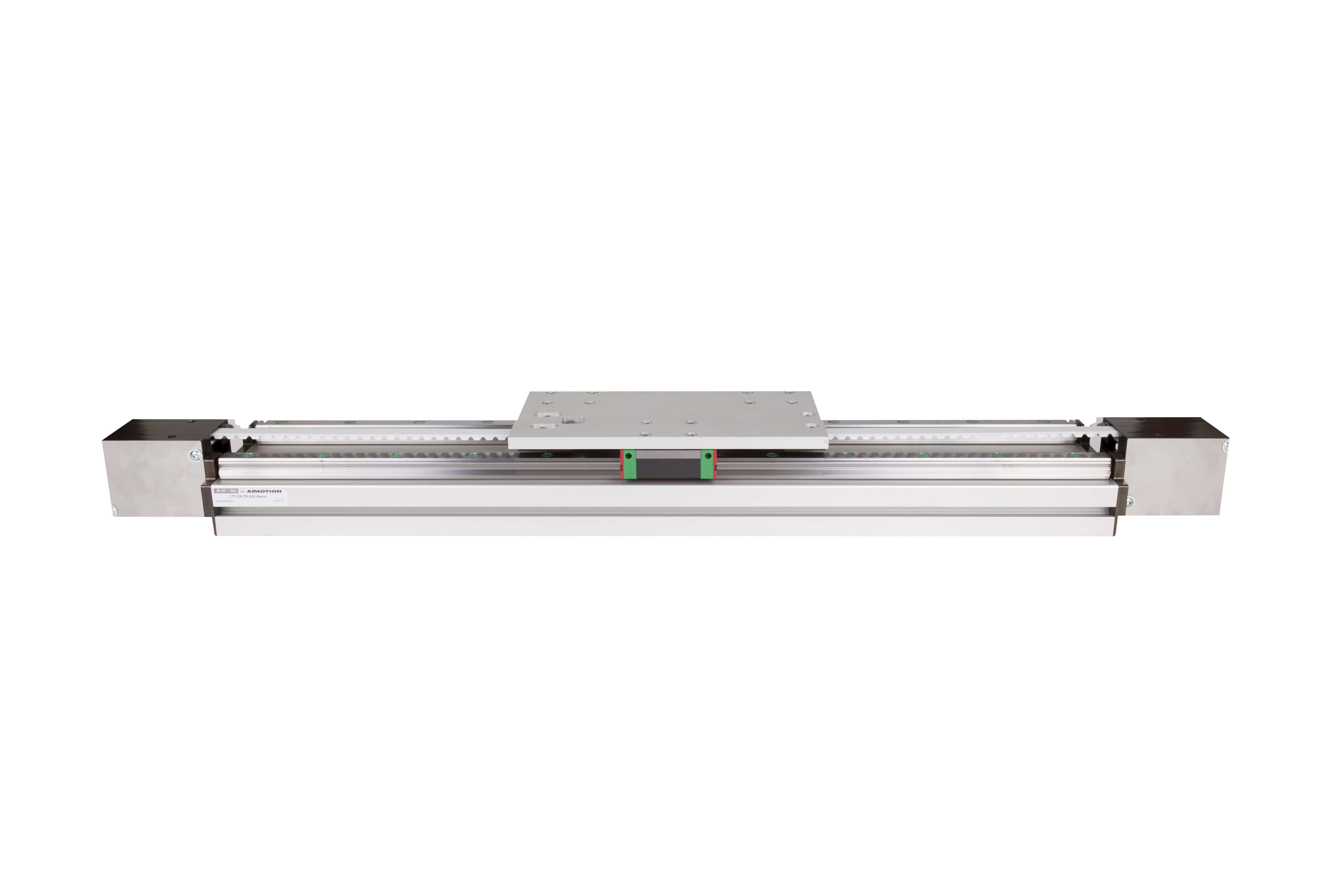

LTY serie
De LTY is een lineaire eenheid, tandriem gedreven met een dubbel railsysteem. Hieronder worden enkele specificatie weergegeven.
- Basis profiel: 45 X 135 of 45 X 180 mm
- Railgeleiding bouwgrootte -20- met drie of vier blokwagens
- Geschikt voor zware belasting
- Tandriem type AT10, 16 of 25 mm wijd
Technische gegevens van de Lineaire eenheid LTY van Lineairtechniek
| LTY series | ||||
| Maximale slag | mm | 12.000 | ||
| Maximale snelheid | mm/s | 5.000 | ||
| Maximale acceleratie | m/s2 | 50 | ||
| Herhalingsnauwkeurigheid | mm | ± 0,1 | ||
| Afstand per omwenteling | mm | 200 | ||
| Gewichten lineaire eenheid | LTY135 | LTY180 | ||
| 0 mm slag | Kg | 6,45 | 7,26 | |
| + per 100mm slag | Kg | 1,05 | 1,23 | |
| + slede | Kg | 0,90 | 1,20 | |
| Belastingscapaciteit | LTY135 | LTY180 | ||
| Mx | Nm | 1.600 | 1.600 | |
| My | Nm | 1.780 | 1.900 | |
| Mz | Nm | 1.250 | 1.250 | |
| Fx | N | 2.100 | 2.100 | |
| Fy | N | 14.800 | 14.800 | |
| Fz | N | 14.800 | 14.800 |
*D is voor dubbele kogelomloopwagen
