LTZ50 serie

LTZ50 serie

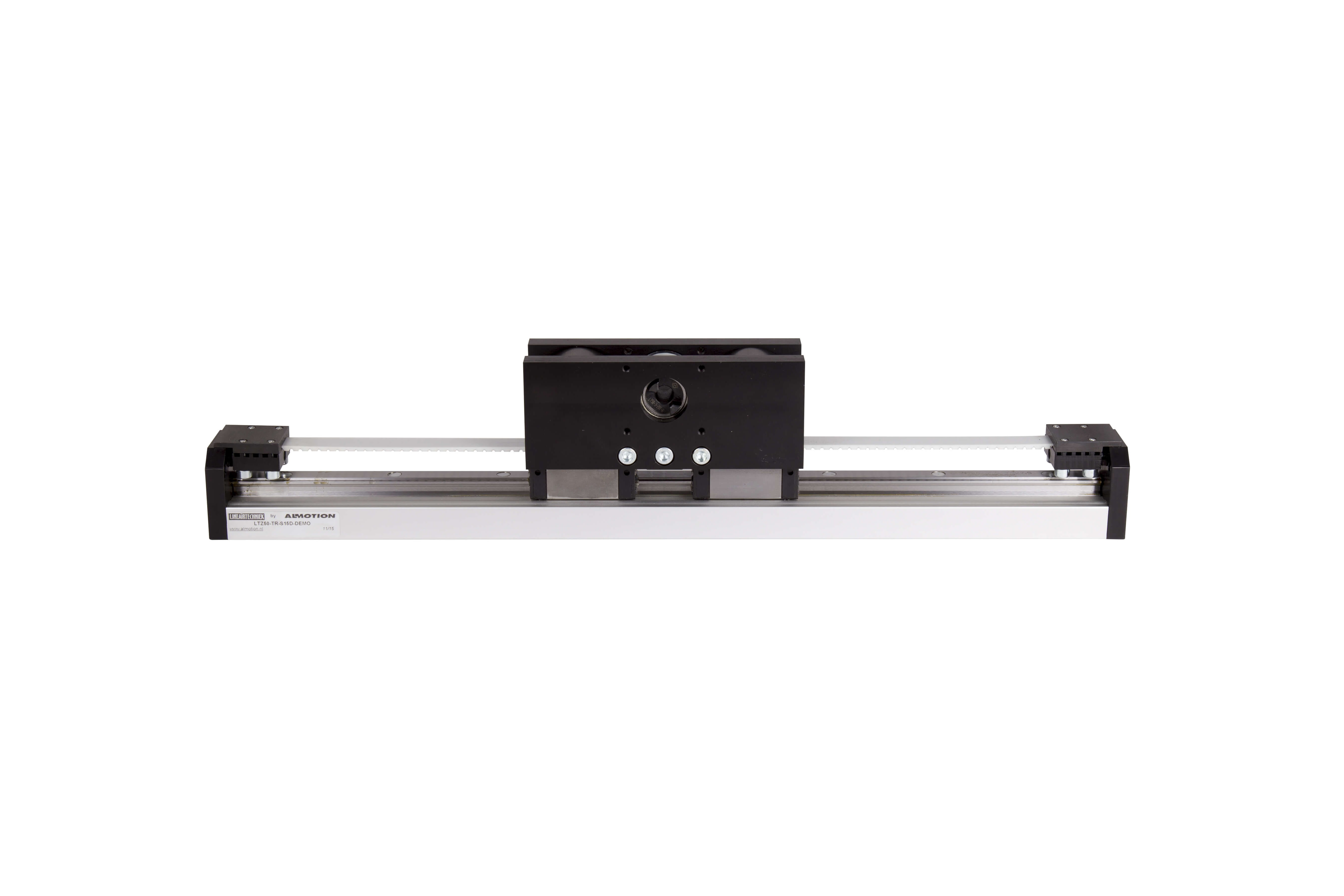

De LTZ50 is een compacte "open" lineaire eenheid van Almotion Lineairtechniek. Hieronder worden de specificaties weergegeven en kunt u de brochure downloaden.

  • Breedte van het profiel is 50 mm
  • Kogelomloop railgeleiding voor zwaardere belastingen met bouwgrootte – 15-
  • Zeer geschikt als z-as in een configuratie
  • Tandriem 16 AT5
  • Maatwerk mogelijk


Technische gegevens van de Lineaire eenheid LTZ50 van Lineairtechniek



    LTZ50
Maximale slag  mm 5.730
Maximale snelheid  mm/s  3.000
Maximale acceleratie m/s2 30
Herhalingsnauwkeurigheid mm ± 0,1
Afstand per omwenteling mm 100

Gewichten lineaire eenheid
0 mm slag   Kg 2,53
+ per 100mm slag  Kg 0,28


‚ÄčBelastingscapaciteit
Mx  Nm 106
My  Nm 106
Mz Nm 40
Fx N 1.000
Fy N 3.400
Fz N 3.600

*D is voor dubbele kogelomloopwagen





    LTZ50 Brochure           Afmetingen LTZ50
