LTZ55 serie

LTZ55 serie

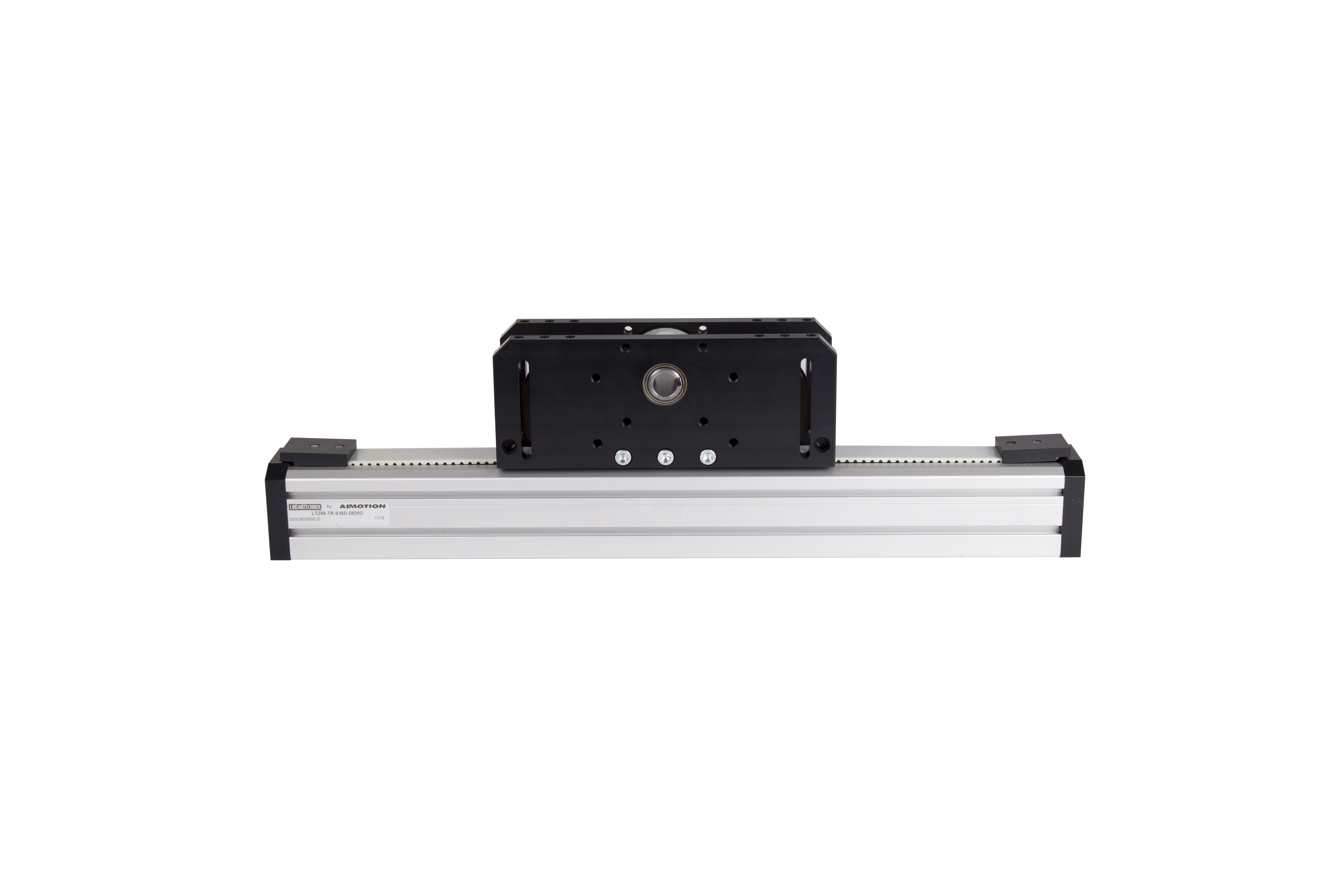

De LTZ55 is een "gesloten" lineaire eenheid van Almotion Lineairtechniek.


Compacte omega lineaire unit, de breedte van het profiel is 55 mm.

  • Kogelomloop railgeleiding voor zwaardere belastingen met bouwgrootte  -15-
    THL*: 20 kg.
  • Zeer geschikt als z-as in een configuratie.
  • Tandriem 25 AT5.
  • Maatwerk mogelijk


Technische gegevens van de Lineaire eenheid LT5 van Lineairtechniek



    LT55
Maximale slag  mm 3.000
Maximale snelheid  mm/s  3.000
Maximale acceleratie m/s2 30
Herhalingsnauwkeurigheid mm ± 0,1
Afstand per omwenteling mm 150

Gewichten lineaire eenheid
0 mm slag   Kg 4,90
+ per 100mm slag  Kg 0,40


‚ÄčBelastingscapaciteit
Mx  Nm 120
My  Nm 120
Mz Nm 40
Fx N 1.200
Fy N 3.400
Fz N 3.600






    LTZ55 Brochure        Afmetingen LTZ55
