LTZ80 serie

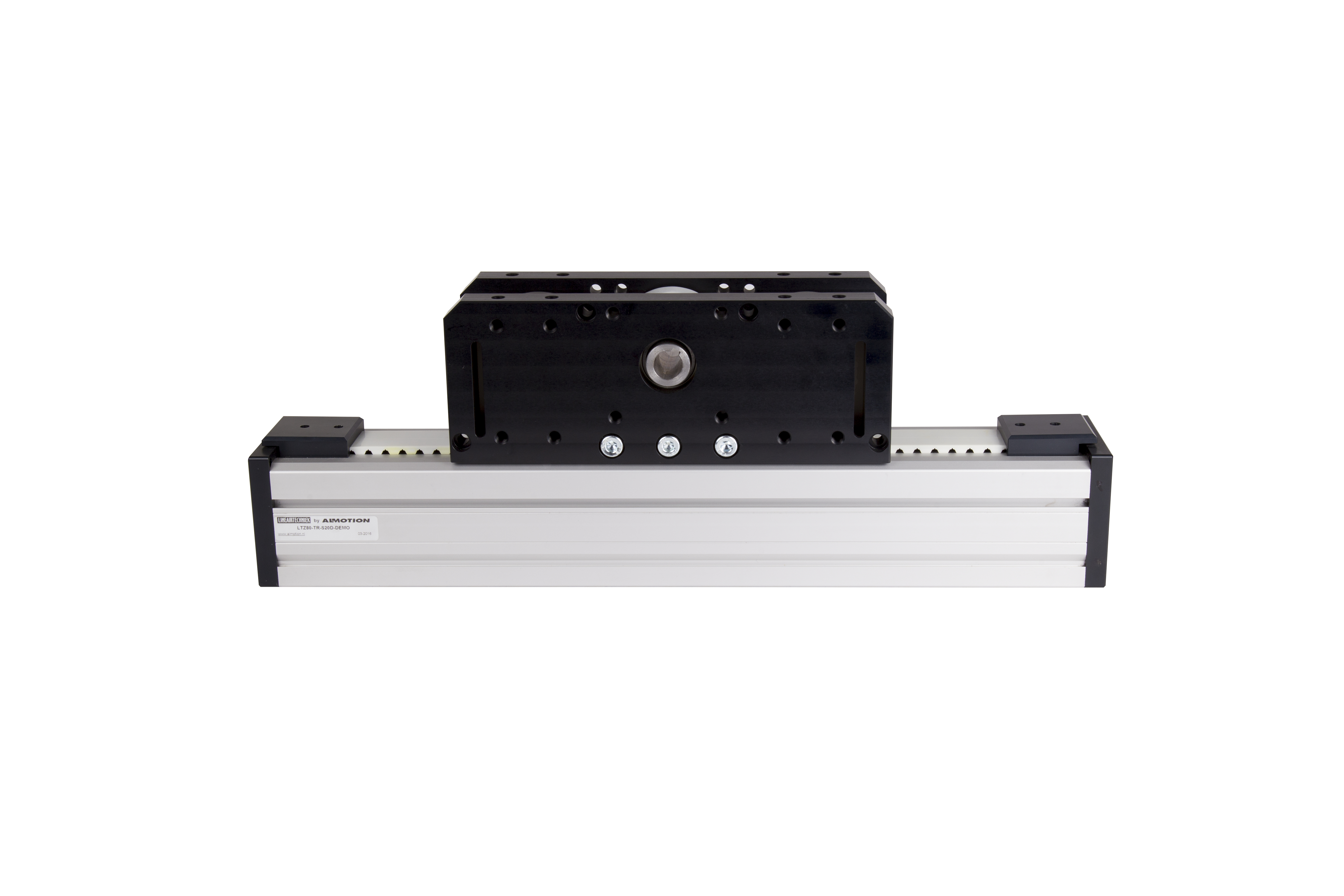

De LTZ80 is een compacte "gesloten" omega lineaire eenheid van Almotion Lineairtechniek.
- Breedte van het profiel is 80 mm
- Kogelomloop railgeleiding voor zwaardere belastingen met bouwgrootte -20-
THL*: 42 kg - Zeer geschikt als z-as in een configuratie
- Tandriem 32 AT10
- Maatwerk mogelijk
* THL= Theoretical Handling Load Dit gewicht is van veel factoren afhankelijk (o.a. snelheid en acceleratie).
Indien u wilt weten wat voor uw toepassing het maximale gewicht is neemt u dan contact met ons op.
Technische gegevens van de Lineaire eenheid LTZ80 van Lineairtechniek
| LTZ80 | ||||
| Maximale slag | mm | 5.700 | ||
| Maximale snelheid | mm/s | 3.000 | ||
| Maximale acceleratie | m/s2 | 30 | ||
| Herhalingsnauwkeurigheid | mm | ± 0,1 | ||
| Afstand per omwenteling | mm | 200 | ||
| Gewichten lineaire eenheid | ||||
| 0 mm slag | Kg | 9,41 | ||
| + per 100mm slag | Kg | 0,72 | ||
| Belastingscapaciteit | ||||
| Mx | Nm | 810 | ||
| My | Nm | 1.040 | ||
| Mz | Nm | 220 | ||
| Fx | N | 4.400 | ||
| Fy | N | 7.400 | ||
| Fz | N | 7.400 | |
